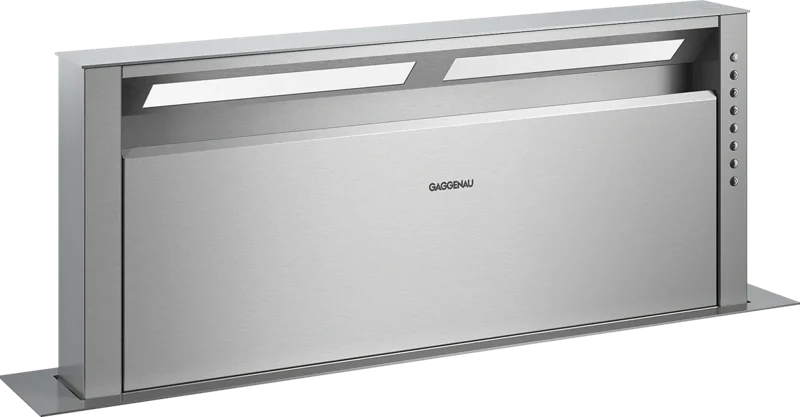

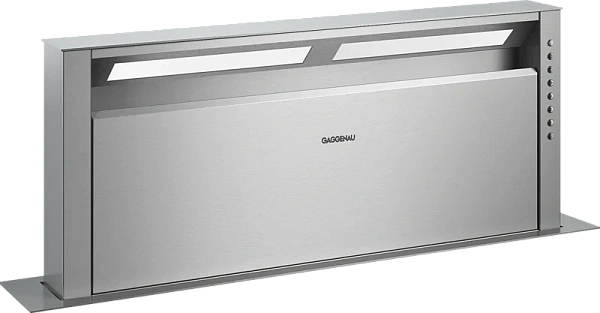

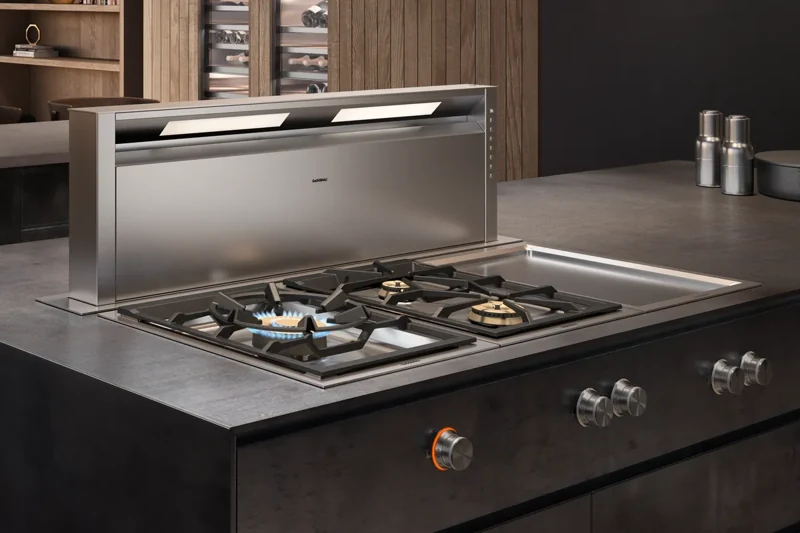

Gaggenau AL400192 — Вытяжка для столешницы 90 см нержавеющая сталь

Телескопическая вытяжка для столешницы полностью убирается внутрь, когда не используется. Сочетается со всеми варочными панелями Vario серии 400. Регулируемая по яркости светодиодная подсветка освещает всю варочную панель. Точная обработка стали толщиной 3 мм. Возможна накладная установка или установка заподлицо со столешницей. Без встроенного мотора; сочетается с моторами BLDC Gaggenau. Производительность зависит от используемого мотора Gaggenau. 3 уровня мощности с электронным управлением и 1 интенсивный режим. Индикатор насыщения жироулавливающего фильтра.

Основные характеристики

Функции и характеристики

• Телескопическая вытяжка для столешницы полностью убирается внутрь, когда не используется.
• Сочетается со всеми варочными панелями Vario серии 400.
• Регулируемая по яркости светодиодная подсветка освещает всю варочную панель.
• Точная обработка стали толщиной 3 мм.
• Возможна накладная установка или установка заподлицо со столешницей.
• Без встроенного мотора; сочетается с моторами BLDC Gaggenau.
• Производительность зависит от используемого мотора Gaggenau.
• 3 уровня мощности с электронным управлением и 1 интенсивный режим.
• Индикатор насыщения жироулавливающего фильтра.
• 2 больших металлических жироулавливающих фильтра легко снимаются и подходят для мытья в посудомоечной машине.
• Съёмные контейнеры для сбора жидкости и жира подходят для мытья в посудомоечной машине.
• Регулируемая по яркости белая светодиодная подсветка 3600 К.
• Мощность освещения по индивидуальному техлисту — 4 × 10 Вт; сравнительная таблица каталога 2026 указывает 2 × 10 Вт. Различие документов сохранено по источникам.
• Освещённость: 400 лк.
• Гибкое подключение выносного мотора: снизу, спереди или сзади прибора.
• Все варианты позволяют сохранить пространство для передних ящиков шкафа и доступ к ним.
• Показатели потребления приведены для конфигурации с мотором AR400142.
• Класс энергоэффективности A по шкале от A+++ до D.
• Потребление энергии: 45,5 кВт·ч в год.
• Класс эффективности вентиляции: A.
• Класс эффективности освещения: C.
• Класс эффективности фильтрации жира — B в конфигурации с AR400142.
• Шум в обычном режиме: минимум 45 дБ, максимум 61 дБ.
• Сочетается со всеми варочными панелями Vario серии 400, серии 400 и серии 200.
• Максимальная ширина варочной панели: 90 см.
• Необходимые монтажные принадлежности заказываются отдельно в зависимости от выбранной конфигурации.
• Рециркуляция не рекомендуется при сочетании с электрическими грилями Vario.
• При сочетании с приборами Vario использование крышек этих приборов не допускается.
• Сочетается с варочными панелями общей мощностью до 18 кВт.
• Для телескопической вытяжки требуется отдельный вырез в столешнице.
• Обеспечьте несущую способность и устойчивость столешницы, особенно тонкой, с помощью подходящих опорных конструкций. Учитывайте массу прибора и дополнительные нагрузки.
• Между сквозными вырезами вытяжки и варочной панели оставляют не менее 50 мм столешницы с усиливающей опорой. Для этой ширины в индивидуальном техлисте указана опора AA409401.
• Дополнительные указания для установки заподлицо:
• Допускается установка в столешницы из камня, синтетических материалов или массива дерева. Необходимо обеспечить термостойкость и водонепроницаемую герметизацию краёв выреза. Для других материалов следует проконсультироваться с производителем столешницы.
• В зависимости от выбранного варианта монтажа возможно размещение духового шкафа в том же мебельном корпусе, что и вытяжка.
• При работе вытяжки с отводом воздуха совместно с очагом, подключённым к дымоходу с естественной тягой, в цепи питания вентиляционного прибора необходим подходящий защитный выключатель.
• Блок управления должен быть доступен и закреплён на панели мебели, защищающей его от затопления.
• Общая мощность подключения: 65 Вт.
• Кабель подключения по текстовой спецификации — 1,7 м с вилкой. На габаритной схеме указан размер 1750 мм; текст и чертёж сохранены с отдельными обозначениями.
• Кабель передачи данных длиной 1,2 м.
• Эквивалентная длина воздуховода для обеспечения эффективной работы: Lmax 19 м.
• Для оптимальной рециркуляции рекомендуется площадь выхода воздуха не менее 400 см².
• Ширина верхней панели по монтажным схемам — 908 мм, глубина — 140 мм. Эти размеры относятся к панели прибора, а не к вырезу столешницы.
• Обозначения вариантов установки на схемах: A — накладной монтаж на столешницу, B — монтаж вровень со столешницей. Глубина корпуса под верхней плоскостью столешницы показана как 535 мм для A и 538 мм для B.
• На схеме подключения воздуховодов: A — подключение спереди с AD754049; B — подключение сзади с AD754049; C — подключение снизу с AD854050.
• Межосевое расстояние двух круглых подключений спереди или сзади — 235 мм, снизу — 250 мм. На схеме круглых подключений оси расположены на 416 мм ниже верхней плоскости столешницы.
• Высота выдвинутой части над верхней панелью по габаритной схеме — 330 мм.
• В показанном варианте установки с AR403122 или AR413122 предусмотрены общая высота от пола до столешницы не менее 850 мм, глубина столешницы не менее 750 мм и высота цоколя не менее 100 мм.
• Примечание к варианту с AR413122: не рекомендуется установка у наружных стен или полов без теплоизоляции при U ≥ 0,5 Вт/(м²·К).
• Сквозной вырез для установки вытяжки — 881 × 130 мм с допуском ±1 мм по обоим размерам. Радиус углов сквозного выреза R3.
• Для монтажа вровень со столешницей наружная выборка — 912 × 144 мм с допуском +1 мм по обоим размерам. Радиус наружных углов R4 с допуском +1 мм.
• Глубина выборки для монтажа вровень — 3,5 мм с допуском −0,5 мм (обозначение A на сечениях).
• Для монтажа вровень на сечениях показан зазор 2 мм между краем верхней панели и столешницей. Примечание B: заполнить зазор силиконовым герметиком.
• На схеме накладного монтажа между сквозным вырезом вытяжки и вырезом варочной панели предусмотрена перемычка не менее 50 мм; от заднего края выреза вытяжки до края столешницы — не менее 30 мм.
• При включении вытяжка запускается на второй ступени мощности.
• Интенсивный режим действует около 6 минут, затем вытяжка возвращается на ранее выбранную ступень.
• Интервальная вентиляция автоматически включает вытяжку через равные промежутки времени.
• Отложенное выключение доступно для всех ступеней вентиляции. После завершения вентиляции освещение остаётся включённым.
• Защитное отключение при отсутствии действий: вентиляция выключается через 4 часа, освещение — через 12 часов.
• Индикатор загрязнения жироулавливающего фильтра срабатывает после 30 часов работы. После очистки фильтра индикацию сбрасывают кнопкой.
• Освещение включается независимо от вентиляции; яркость регулируется удержанием кнопки освещения.
• При полном опускании выдвижной части вытяжка выключает вентиляцию и освещение. Для опускания крышка фильтра должна быть полностью закрыта.
• На отдельной схеме установки вентилятора под шкафом 17935502 показана глубина 800 мм; по примечанию C её можно уменьшить до 750 мм при высоте столешницы не менее 920 мм.
• Для варианта на схеме 17935502 производитель не рекомендует установку на полах без теплоизоляции при U ≥ 0,5 Вт/(м²·К).
• Время отложенного выключения и интервальной вентиляции различается по редакции: техлист и инструкция 9000972368_E указывают 6 минут, а инструкция 9001611586_E — около 10 минут; интервальная вентиляция включается каждый час. Для конкретного прибора применяют приложенную инструкцию.
• Отдельно заказываемые монтажные принадлежности: опора AA409401; воздухосборник AD704050; переходник AD754049 для двух круглых воздуховодов DN150; соединительный элемент AD854050 для двух плоских воздуховодов. Нужный элемент выбирают по направлению подключения.
• При установке заподлицо инструкция допускает термо- и влагостойкие столешницы из камня, синтетического материала или массива дерева. Монтаж заподлицо в столешницы из древесно-стружечных материалов не допускается.
• После установки между нижней частью прибора и деталями мебели оставляют не менее 10 мм. Мебель должна выдерживать температуру до 90 °C.
• Блок управления закрепляют на боковой или задней стенке шкафа, оставляя доступ для обслуживания; на дно шкафа его не устанавливают.
• Перед очисткой отключите питание и дайте прибору остыть. Рекомендуется очищать жироулавливающие фильтры каждые два месяца; в посудомоечной машине их размещают свободно при температуре не выше 70 °C.
• Не размещайте предметы и посуду в зоне движения телескопической части. Для опускания крышка фильтров должна быть полностью закрыта.
• Для рециркуляции нужен фильтр запахов в соответствующем моторном блоке. При длительном интенсивном приготовлении дополнительно проветривайте кухню для удаления влаги.
• Воздуховод выполняют из негорючего материала, коротким и по возможности прямым, с уклоном 1° от прибора для отвода конденсата. Круглые воздуховоды имеют внутренний диаметр 150 мм.
• При отводе воздуха и одновременной работе зависящего от воздуха помещения отопительного прибора обеспечьте приток свежего воздуха и разрежение не более 4 Па; систему оценивает профильный специалист.
• При монтаже заподлицо сначала проводят функциональное испытание, затем герметизируют швы подходящим термостойким силиконом. До полного отверждения, не менее 24 часов, прибор не используют.
• Дополнительный выход X16 — беспотенциальный контакт для управления внешней вентиляцией: не более 30 В / 1 А, AC/DC; подключение выполняет квалифицированный электрик.
• Предусмотрена проводная синхронная работа вентиляции и освещения до 20 совместимых приборов. Общая длина соединительных кабелей — не более 40 м; подключение и проверку выполняет квалифицированный электрик. Это проводное соединение не означает наличие Wi-Fi.
• Энергетический лист приводит отдельные показатели сочетаний с разными моторами. Они не являются характеристиками вытяжки без моторного блока.
• С AR400142: расход воздуха 310–600 м³/ч в обычном режиме и 765 м³/ч в интенсивном; шум 45–61 / 67 дБ(A); 45,5 кВт·ч/год, класс A.
• С AR401142: расход воздуха 290–560 м³/ч в обычном режиме и 660 м³/ч в интенсивном; шум 44–55 / 63 дБ(A); 71,2 кВт·ч/год, класс B.
• С AR403122: расход воздуха 340–600 м³/ч в обычном режиме и 750 м³/ч в интенсивном; шум 44–53 / 64 дБ(A); 50,9 кВт·ч/год, класс A+.

Дополнительные принадлежности

• Gaggenau AA409401 — Мебельная опора для AL400 90 см, 860 мм
• Gaggenau AD704050 — Комплект воздушного коллектора для AL400
• Gaggenau AD754049 — Соединительная пластина для AL400, два круглых входа DN 150
• Gaggenau AD854050 — Переходник нижнего подключения AL400, два входа DN 150
